発明協会会長奨励賞

用紙位置決め機構（特許第4273070号）

【山梨県発明協会】

植田　浩士

ＮＥＣコンピュータテクノ株式会社　開発本部機構開発グループ　主任

実施功績賞

横山　康	ＮＥＣコンピュータテクノ株式会社　代表取締役社長

本発明は、金融機関で使用されている通帳・伝票プリンタにおいて、使用する多種類の用紙を挿入口のどこにセットしても挿入ガイドに自動整列する技術に関するものである。
通帳・伝票プリンタは、文字印刷、バーコード読取及び、磁気テープ読取動作などを行う装置であり、従来は、オペレータが用紙の端面を挿入ガイドに整列させていたが、整列不完全で発生する印刷文字ズレや読取エラー防止の為、正確な整列作業が要求されていた。

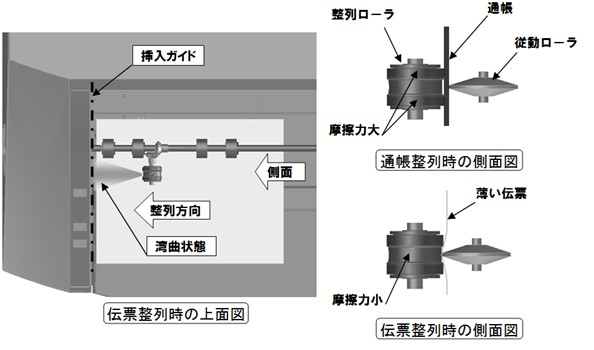

本発明は、凹形状で異なる摩擦係数を有した整列ローラと従動ローラで挟む単一機構によって、厚みのある通帳や薄く折れ易い伝票など多種類用紙を正確に自動整列させることを実現した。
　・通帳：凹形状突起部の高摩擦係数の大きな搬送力で整列
　・薄い伝票：凹形状中央のへこみ部に倣わせ、山型に湾曲することで用紙状態を折れ難くし、
低摩擦係数の小さな搬送力で整列
本発明は、多種類用紙の自動整列によりオペレータの作業負荷低減、操作に起因する不完全整列時の不具合撲滅効果がある。
また、専用駆動源が不要(省電力)であり、省スペース、シンプル構造のため、整列作業が必要なその他プリンタへの転用も容易である。
