中小企業庁長官奨励賞
キャブチルト装置用油圧シリンダの改良(特許第4693493号)
【埼玉県発明協会】
大渕 清弘 |
三輪精機株式会社 ニシウミ技術研究所 主任技術員 |
実 施 功 績 賞
田畑 清光 |
三輪精機株式会社 代表取締役社長 |
本発明は、大型トラックの保守点検を行う際に、キャブを持ち上げるキャブチルト装置の油圧シリンダに関するもので、油圧シリンダが短縮する際のいわゆるスティックスリップ現象に伴う異音を防止するものである。

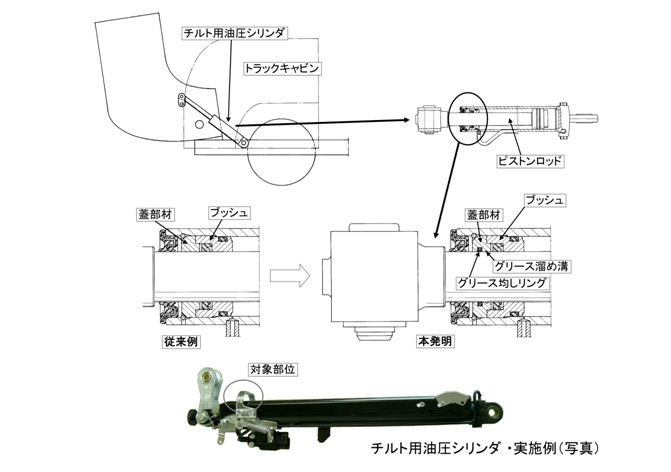

本発明の油圧シリンダは、ブッシュの蓋部材にグリース溜め溝と、蓋部材の収納溝にグリース均しリングを設けたことを特徴としている。すなわち、ピストンロッド短縮作動に伴って、グリース均しリングがピストンロッドの外周面に塗布されたグリースを均しながらグリース溜め溝に溜めるとともに、溜められたグリースを均一に塗布して行くため、グリース塗布膜が破断することがなくなり、異音が発生することがなくなった。
本発明が完成したことによって、キャブチルト装置における油圧シリンダが短縮する際のスティックスリップ現象にともなう異音発生を解決することができる。
![](../images/chusho_1.jpg)
